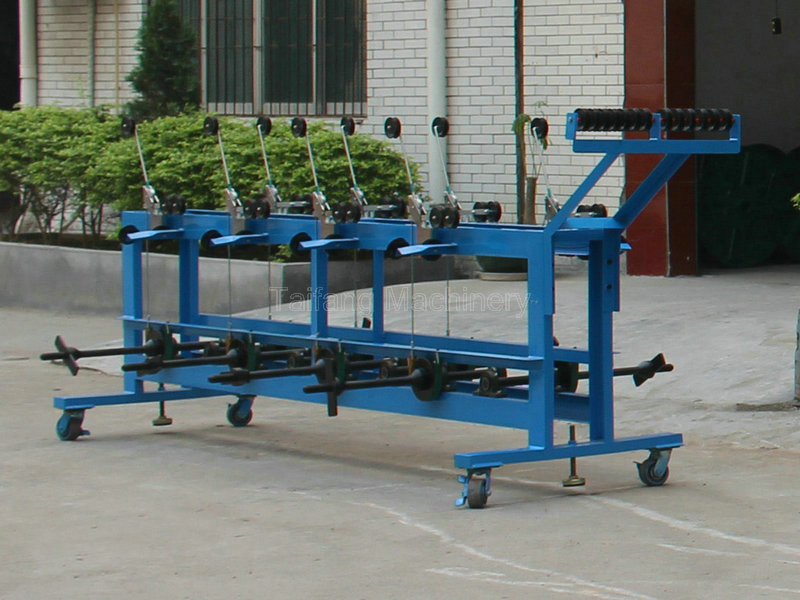

臥式張力放線架

一、用途:

1. 用于銅線、絞合線、芯線等的Φ400－500軸放線。

二、主要技術參數:

1. 適合線種：適用于銅線、絕緣芯線束絞或成纜絞合等。

2. 適用線徑：硬線0.3mm–1.0mm。芯線：0.6－3.0mm

3. 最高線速：0～300m/min。

4. 放線頭數：依客戶要求。

三、主要配件品牌:

1. 軸承：日本NSK、日本KOYO。

四、設備主要部件和性能:

1. 放 線 軸：外徑Φ400－500mm（按客戶線盤尺寸）

2. 張    力：偏心輪、導輪組合彈簧實現。

3. 制    動：采用皮帶摩擦剎車，內部斷線，外部斷線自動剎車，米到自動停機。

4. 上下線軸：采用頂錐角度配合裝卸式。

5. 電器控制：斷線限位輸出。

6. 涂    裝：蘋果綠(可依客戶要求)。

7. 放線盤軸徑：M40。

8. 承載重量：放線架盤最大承載重量100Kg。
